Variátor
Kód: 4820184121188
.png?6477c894)
Podrobný popis
Zostavte ho a zistite, ako funguje variator.
Súčasťou stavebnice je QR-kód k študijnej príručke o mechanizme, princípe jeho fungovania, hlavných charakteristikách a vzorkách. Obsahuje tiež zaujímavé úlohy.
Ponorte sa do rozšírenej reality a pozrite sa, ako funguje variator. Interagujte s modelom prostredníctvom špeciálnej aplikácie AR od spoločnosti Ugears.
Zisti čo to Variátor je a ako funguje
Variátor je zariadenie, ktoré prenáša a upravuje krútiaci moment motora zmenou prevodového pomere. Prevodový pomer sa môže meniť automaticky, manuálne alebo v rámci vopred nastaveného programu. Pojem, na ktorý je väčšina vodičov a automobilových nadšencov viac zvyknutá, je plynulá prevodovka alebo CVT. S drevenou skladačkou Variátor pre domácich majstrov z kolekcie STEM lab sa môžete naučiť a pochopiť jednu z najdôležitejších častí automobilu bez toho, aby ste si zašpinili ruky v strojovom oleji!
Kto a kedy vynašiel Variátor
Korene modernej automobilovej prevodovky siahajú do roku 1879, kedy americký podnikateľ a priekopník automobilového priemyslu Milton Othello Reeves vynašiel zariadenie na použitie pri rezaní, ktoré vtedy nazval prevodovka s premenlivou rýchlosťou. Neskôr začal túto prevodovku montovať do svojich automobilov. Reevesovu prevodovku používalo aj niekoľko ďalších výrobcov.
Použitie
CVT sa používa v mechanizmoch, v ktorých sa musí plynule meniť plynulý rozsah prevodových pomerov: automobily, motorové skútre, snežné skútre, štvorkolky, dopravníky, stroje na rezanie kovov atp. Ak chcete mať lepšiu predstavu o tom, ako sa používa v rôznych typoch zariadení, vyskúšajte aplikáciu AR, ktorá sa dodáva s modelom Ugears STEM.
Konštrukcia 3D skladačky Variator a jej fungovanie

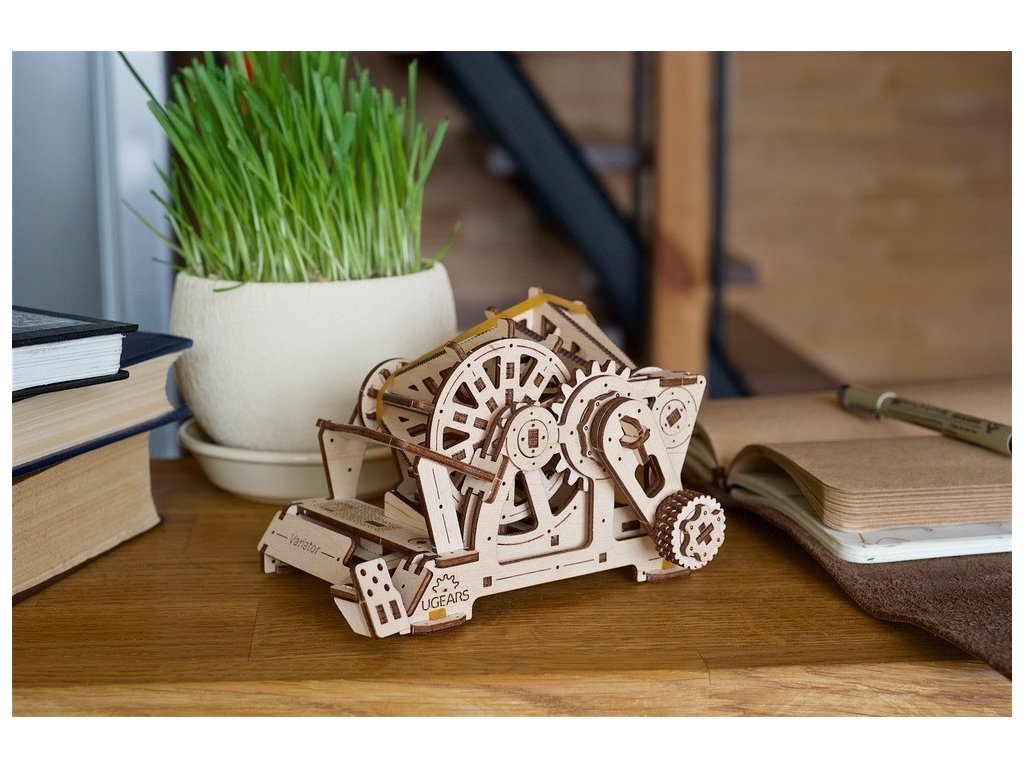

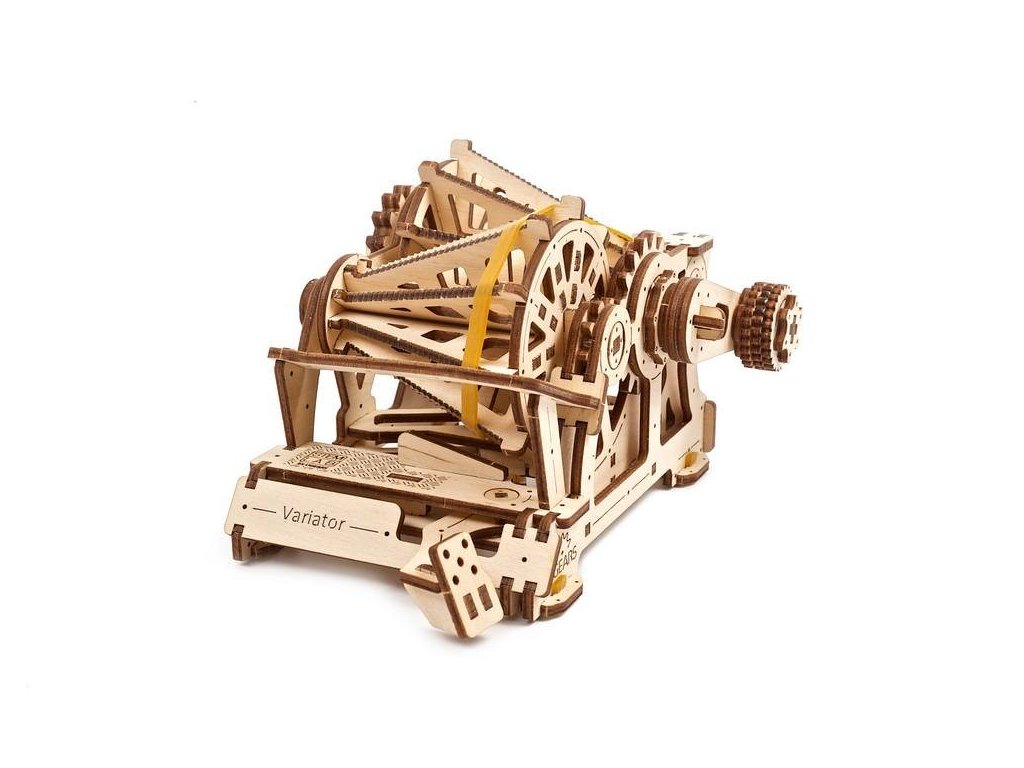

Mechanická skladačka Variátor z laboratórnej kolekcie Ugears STEM je plne funkčná drevená replika remeňom poháňaného trecieho kužeľa CVT. Kužeľový CVT mení hnací pomer pohybom kolesa alebo remeňa hore a dole po osi kužeľového valca. V stavebnici Ugears Variator prenáša remeň, poháňaný ručne cez reduktor, otáčky na hnané kužeľové kladky. Pomocou prevodovej vidlice prepínajte prevody a pozorujte, ako klesá alebo stúpa rýchlosť hnanej kužeľovej kladky, zatiaľ čo rýchlosť hnacej kužeľovej kladky zostáva rovnaká. Vďaka otvorenej konštrukcii modelu budete môcť vidieť celý proces.
Dodatočné parametre
| Kategória: | Technika |
|---|---|
| Hmotnosť: | 0.2 kg |
| Doporučený vek: | pre deti od 14 rokov |
| Vhodné pre: | pre chlapcov |
| Rozmery balenia: | 20.5*18.8*6.3 cm |
| Rozmery zloženého modelu: | 16.8*12.8*10.6 cm |
| Čas potrebný na zostavenie: | 4 hodiny |
| Počet dielov: | 104 |
| Jazyk návodu: | Obrázkový |
